東芝：電流検出抵抗レスの40V/2.0Aステッピングモータードライバーの発売について

〜外付け部品を削減し実装基板の省スペース化に貢献〜

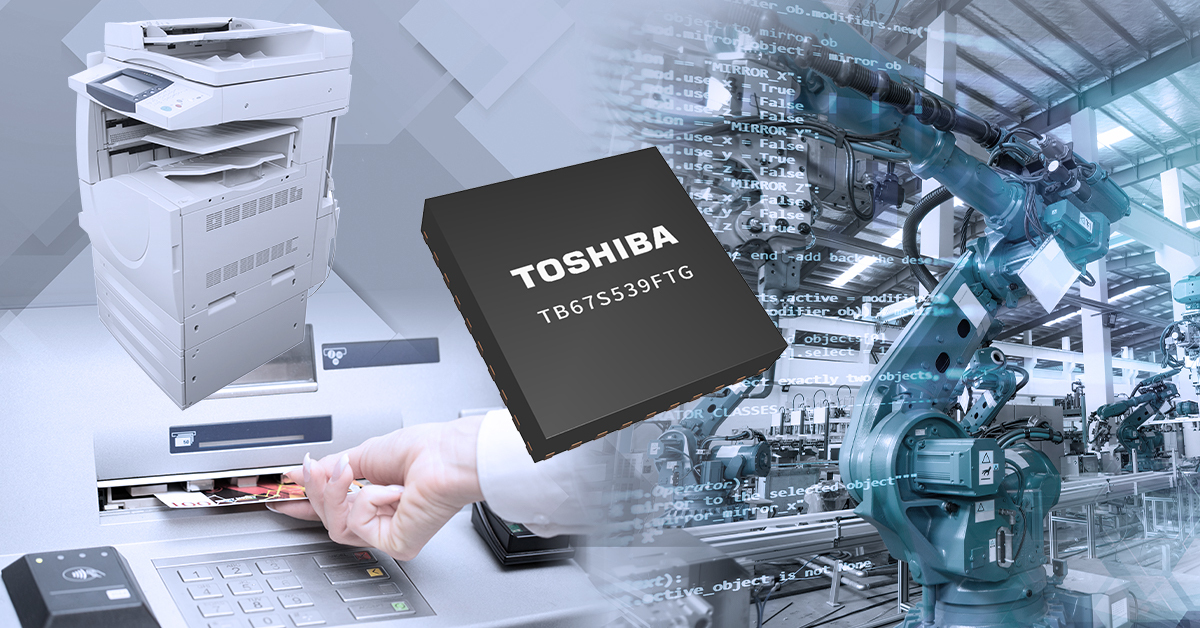

東京--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、OA機器や産業機器(金融機器など)向け定電流制御対応ステッピングモータードライバーシリーズのラインアップに、電流検出抵抗レスで定電流モーター制御が可能な新製品「TB67S539FTG」を追加しました。

新製品は、当社最新^[注1]のDMOSFET素子を用いることにより、モーター出力電圧定格40V・モーター出力電流定格2.0A^[注2]を実現しました。
定電流モーター制御に使用する電流検出部を内蔵することにより、外付け電流検出抵抗を不要としています。また、モーターを制御するHブリッジ回路は、Nch-Nch構成を採用し、出力段を制御するためにチャージポンプ回路を内蔵しています。Nch-Nch構成の場合、チャージポンプ用の外付けコンデンサーが必要になるのが一般的ですが、新製品はチャージポンプ用の外付けコンデンサーを内部に取り込んでおり、外付け不要です。これにより、実装基板の省スペース化に貢献します。

4.5Vから34Vまでのモーター駆動用電源に対応しており、24V駆動のアプリケーションのみならず、12V駆動の監視カメラやプロジェクターなどのアプリケーションにも幅広く使用可能です。

パッケージは、使用時の放熱特性を考慮して小型QFN32パッケージを採用し、さらに出力トランジスタードレイン・ソース間オン抵抗(上下和)を標準0.8Ωと低く抑えたことで、発熱量を軽減します。

[注1] 2021年9月時点。
[注2] 実際に駆動可能なモーター電流値は、周囲温度や電源電圧などの使用条件により制限されます。

■応用機器
・OA機器、産業機器(金融機器など)

■新製品の主な特長
・電流検出抵抗が不要
・チャージポンプ回路用の外付けコンデンサーが不要
・スリープモード時の消費電流が小さい : I_M1=1μA(max)@スリープモード時

■新製品の主な仕様

(特に指定のない限り、@Ta=25°C)
品番					TB67S539FTG
動作範囲	モーター電源電圧VM (V)			@Ta=―20～85°C	4.5～34
絶対最大定格	モーター出力電圧 VOUT (V)				40
	モーター出力電流　IOUT (A)				2.0
対応モーター					バイポーラーステッピングモーター
出力トランジスタードレイン・ソース 間オン抵抗(上下和) RON(D-S) typ. (Ω)			@VM=24V、 Tj=25°C、 IOUT=2.0A		0.8
消費電流 IM1 max (μA)		@スリープモード時			1
安全機能					過電流検出、過熱検出、低電源電圧検出
パッケージ	名称				QFN32
	サイズ (mm)				5.0×5.0
在庫検索 ＆ Web少量購入					Buy Online

新製品のさらに詳しい仕様については下記ページをご覧ください。
TB67S539FTG

当社のモータードライバーラインアップの詳細については下記ページをご覧ください。
モータードライバー

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TB67S539FTG
Buy Online
