东芝发布TXZ+TM系列首批高级产品——用于电机控制的Arm® Cortex®-M4微控制器

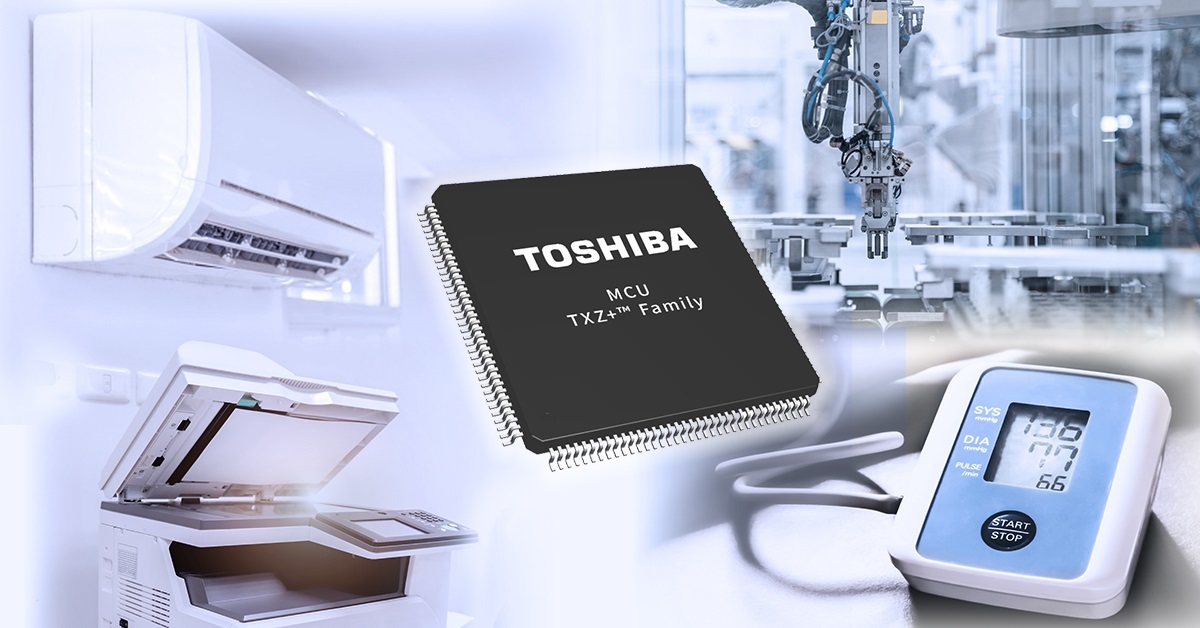

original Toshiba: TXZ+ Family Advanced Class, Arm Cortex-M4 Microcontrollers for Motor Control (Graphic: Business Wire)

Toshiba: TXZ+ Family Advanced Class, Arm Cortex-M4 Microcontrollers for Motor Control (Graphic: Business Wire)

东京--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（Toshiba Electronic Devices & Storage Corporation，简称“东芝”）已开始量产TXZ+TM系列首批高级产品——M4K组中用于电机控制的12款新产品，并将于2021年8月开始量产M4M组的另外10款产品。M4K和M4M两组微控制器都将采用40纳米制造工艺，均属于TXZ4A+系列。

上述产品采用搭载FPU的Arm Cortex-M4内核，运行频率高达160MHz，并集成电机控制电路A-PMD（高级可编程电机驱动器）、32位编码器A-ENC（高级编码器）和矢量引擎A-VE+（高级矢量引擎plus）。这些产品最多可搭载三个高速、高分辨率12位模/数转换器单元，可为交流电机、无刷直流电机和各种逆变器控制提供合适的解决方案。

M4K组设备集成UART、SPI和I2C通用通信接口，而M4M组还额外提供了CAN通信接口。两组产品都具备ROM、RAM、ADC和时钟自检功能，有助于客户通过IEC60730 B类功能安全认证。两组产品均实现了低电流消耗和高功能性，同时能与现有TXZTM系列M4K(2)组保持良好兼容性。

相关文档、附带实际使用示例的示例软件、评估板和控制外围设备接口的驱动程序软件都将随部件一起配套提供。另外还提供开发环境，以满足与全球Arm生态系统伙伴合作时的不同需求。

新产品的主要特性

  • 搭载FPU的高性能Arm Cortex-M4内核，最大160MHz
  • 电机与逆变器控制功能和通信接口
  • 可满足IEC60730 B类功能安全的自检功能

应用范围

消费级家用电器和工业设备的电机控制。
空调、洗衣机、通用逆变器、功率调节器、机器人等。

规格

系列名称/产品组

TXZ4A+系列 / M4K组 / M4M组

CPU内核

ARM Cortex-M4
‒ 内存保护单元(MPU)
‒ 浮点单元(FPU)

最大工作频率

160MHz

内部振荡器

10MHz (+/-1%)

内部

存储器

闪存（代码）

128KB/256KB

闪存（数据）

32KB

RAM

24KB

I/O端口

31至87

外部中断

10至20

DMA控制器(DMAC)

1个单元

计时器功能

32位计时器：6
（可用作16位计时器：12）

通信

功能

UART

3到4通道

I2C

1到2通道

TSPI

1到2通道

CAN

1通道（仅M4M组）

模拟

功能

12位AD转换器

8到22通道输入

运算放大器

3通道

其他

外围设备

编码器输入(A-ENC)

0到3通道

电机控制(A-PMD)

3通道（LQFP44内1通道）

矢量引擎(A-VE+)

1通道

系统

功能

看门狗定时器(WDT)

1通道

片上调试功能

串行线
（JTAG/TRACE/NBDIF可用于100引脚的产品）

工作电压

2.7至5.5V，单电压供电

封装/引脚

LQFP100（14mm x 14mm，0.5mm间距）
QFP100（14mm x 20mm，0.65mm间距）
LQFP80（12mm x 12mm，0.5mm间距）
LQFP64（10mm x 10mm，0.5mm间距）
LQFP64（14mm x 14mm，0.8mm间距）
LQFP44（10mm x 10mm，0.8mm间距）
（LQFP44仅适用于M4K组）

有关新产品的更多详细信息，请访问以下网址。
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/microcontrollers/txz4aplus-series.html

有关东芝微控制器的更多详细信息，请访问以下网址。
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/microcontrollers.html

* Arm和Cortex是Arm Limited（或其子公司）在美国和/或其他国家或地区的注册商标。
* TXZ+™是东芝电子元件及储存装置株式会社的商标。
* 其他公司名称、产品名称和服务名称可能是其各自公司的商标。

客户垂询：
MCU及数字设备销售与营销部
电话：+81-3-3457-2913
https://toshiba.semicon-storage.com/ap-en/contact.html

* 本文档中的信息，包括产品价格和规格、服务内容和联系信息，均为发布之日的最新信息，如有更改，恕不另行通知。

关于东芝电子元件及存储装置株式会社

东芝电子元件及存储装置株式会社(TDSC)是先进半导体和存储解决方案的领先供应商，凭借半个多世纪的经验和创新，为客户和商业伙伴提供卓越的离散半导体、系统LSI和HDD产品。

TDSC在全球各地的2.2万名员工同心同德，竭力实现公司产品价值的最大化，同时重视与客户的密切合作，促进价值和新市场的共同创造。TDSC期待在目前超过7,100亿日元（65亿美元）的年度销售额基础上再接再厉，为全人类创造更加美好的未来。
如需了解更多关于东芝电子元件及存储装置株式会社的信息，请访问https://toshiba.semicon-storage.com/ap-en/top.html

免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
