东芝推出用于工业设备的100V大电流光继电器

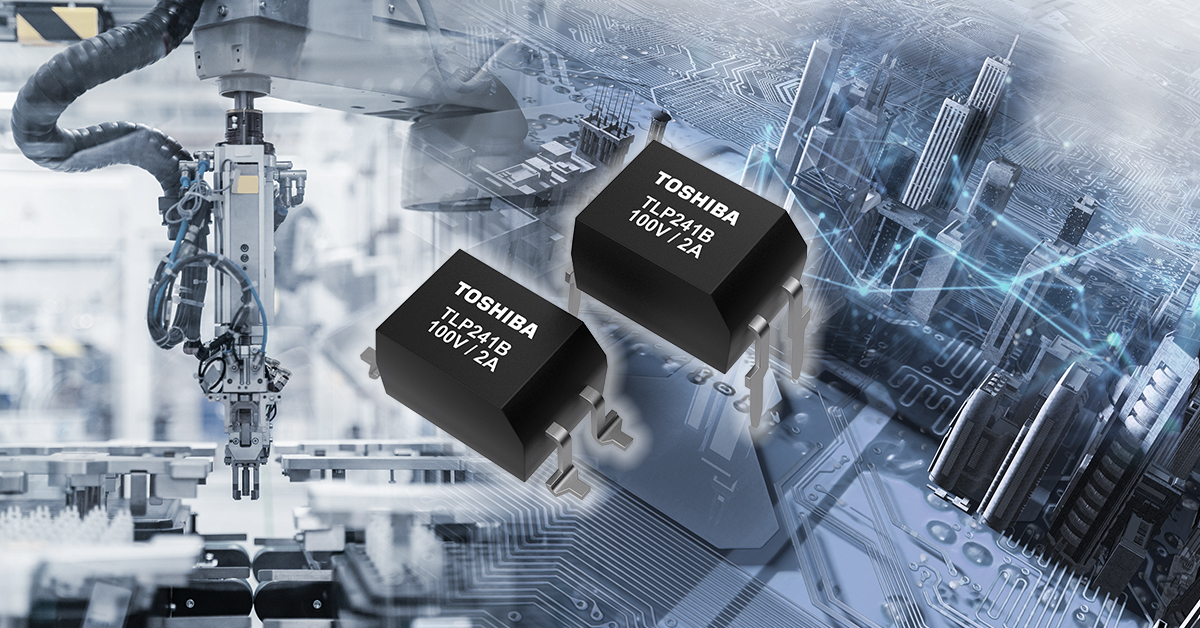

东京--(BUSINESS WIRE)--(美国商业资讯)-- (美国商业资讯)--东芝电子元件及存储装置株式会社（Toshiba Electronic Devices & Storage Corporation，“东芝”）推出了一款采用DIP4封装的大电流光继电器“TLP241B”，用于可编程逻辑控制器和I/O接口等工业设备。目前可以提供样品并进行量产。

TLP241B集成了基于东芝最新一代U-MOS工艺的MOSFET。采用TLP241B以后，关态(OFF-state)输出端电压扩展到100V，比目前TLP241A的40V提高了150%。它采用多功能DIP4封装，是业界首款^[1]DIP4封装产品，可提供100V关态输出端电压、2A开态(ON-state)电流和5kV绝缘电压。这一额定值的扩展覆盖了各种应用。

TLP241B可替代1-Form-A机械触点继电器。与机械继电器不同的是，TLP241B没有活动触点，因此不会老化。其低电流驱动功能还能延长产品的使用寿命。另外它还具有响应速度快、封装尺寸较小，可节省印刷电路板(PCB)空间等其他优点。

由于最高额定工作温度为110℃，因此设备温度比较容易达到设计裕度。

应用

- 工业设备（可编程逻辑控制器、I/O接口、各种传感器控制等）
- 楼宇自动化系统（暖通空调(HVAC)及温控器等）
- 替代机械式继电器（AC 24-48V系统、DC 24-100V系统）。

特点

- 高开态电流额定值：I_开=2A, I_ONP=6A（脉冲）
- 关态输出端额定电压：V_关=100V
- 高工作温度额定值：最大T_opr =110℃
- 通用DIP4封装，可提供鸥翼型选件(SMT)

主要规格

（如无特殊说明，@Ta=25℃）
部件号		TLP241B
封装		DIP4
绝对最大额定值	关态输出端电压V关 (V)	100
	开态电流I开 (A)	2.0
	开态电流（脉冲）IONP (A)	6.0
	工作温度Topr (℃)	-40至 110
耦合电特性	触发器LED电流IFT最大(mA)	3
	开态电阻R开标准 (mΩ)	110
	开态电阻R开最大 (mΩ)	200
电气特性	输出电容C关标准 (pF)	300
开关特性	打开时间t开最大 (ms)	3
	关闭时间t关最大 (ms)	0.5
样品查看与供货状态		在线购买

注：
[1]在DIP4封装的光继电器中，2021年2月4日东芝调查数据。
