東芝:産業機器向けに制御範囲を広げた100V耐圧の大電流フォトリレー発売について

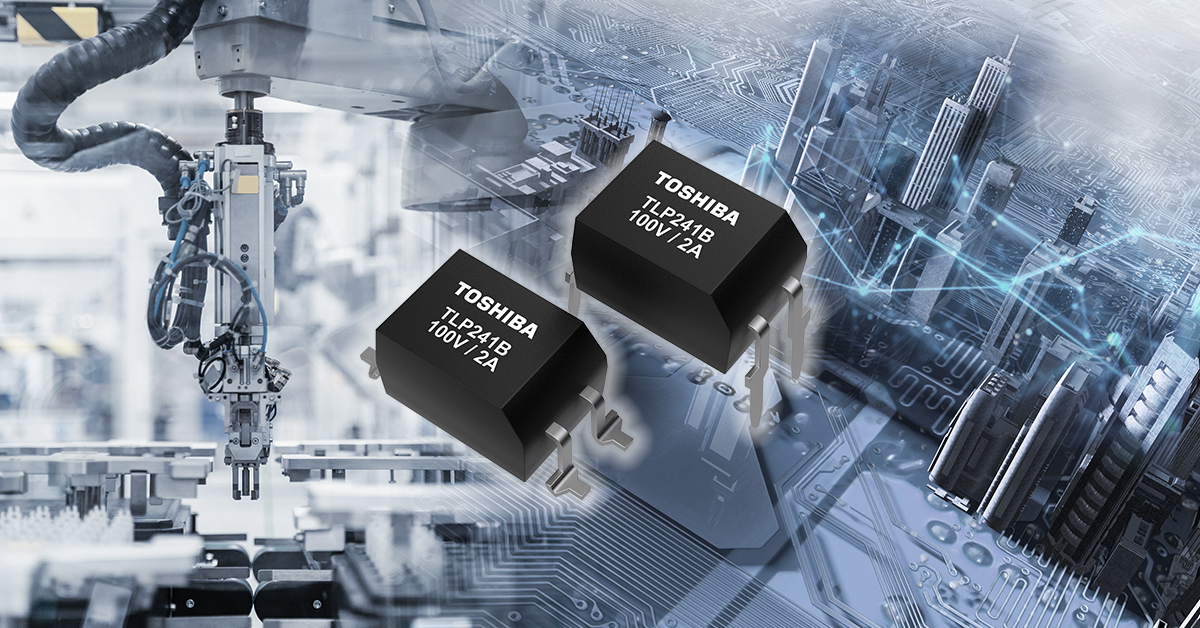

東芝:産業機器向けに制御範囲を広げた100V耐圧の大電流フォトリレー「TLP241B」 (画像:ビジネスワイヤ)

東京--()--(ビジネスワイヤ) -- 東芝デバイス&ストレージ株式会社は、プログラマブルロジックコントローラー、I/Oインターフェースなどの産業機器向けに、DIP4パッケージの大電流フォトリレー「TLP241B」を製品化し、本日から量産出荷を開始します。

新製品は、当社最新世代U-MOSプロセスのMOSFETを採用し、既存製品TLP241Aと比べて阻止電圧を40Vから100Vに引き上げました。パッケージは汎用性の高いDIP4で、阻止電圧100V/オン電流2A/絶縁耐圧5kVを業界初[注1]で実現しました。これにより制御範囲が広がり、さまざまな用途に使用することができます。また、フォトリレーは1a接点メカニカルリレーと比較して、無接点による長寿命と低電流駆動、高速応答などの特長があり、機器の信頼性向上が図れます。さらに、デバイスの小型化やメカニカルリレー用ドライバーの削減により、セットの省スペース設計が可能です。
最大動作温度定格は110℃で、機器の温度設計マージンを確保し易くなります。

応用機器

・産業機器 (プログラマブルロジックコントローラー、I/Oインターフェース、各種センサー制御など)
・ビルオートメーションシステム (HVAC[注2]、サーモスタットなど)
・各種メカニカルリレーの置換(AC24~48Vシステム、DC24~100Vシステム)

新製品の主な特長

・高オン電流定格 : ION=2A、IONP=6A (パルス時)
・阻止電圧定格 : VOFF=100V
・高い動作温度定格 : Topr max=110℃
・汎用性の高いDIP4パッケージ

新製品の主な仕様

(特に指定のない限り、@Ta=25 ℃)

品番

TLP241B

パッケージ

DIP4

絶対最大定格

阻止電圧 VOFF (V)

100

オン電流 ION (A)

2.0

オン電流 (パルス) IONP (A)

6.0

動作温度 Topr (℃)

-40~110

結合特性

トリガーLED電流 IFT max (mA)

3

オン抵抗 RON typ. (mΩ)

110

オン抵抗 RON max (mΩ)

200

電気的特性

端子間容量 (出力側) COFF typ. (pF)

300

スイッチング特性

ターンオン時間 tON max (ms)

3

ターンオフ時間 tOFF max (ms)

0.5

オンラインディストリビューター在庫検索&Web少量購入

Buy Online

[注1] DIP4パッケージのフォトリレーで、当社調べ (2021年2月4日時点)。
[注2] HVAC (Heating, Ventilation and Air Conditioning) : 暖房、換気、および空調

新製品の詳細については、下記ページをご覧ください。
TLP241B
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP241B

新製品を含む東芝のフォトリレー製品については下記ページをご覧ください。
フォトリレー(MOSFET出力)
https://toshiba.semicon-storage.com/jp/semiconductor/product/optoelectronics/photorelay-mosfet-output.html

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLP241B
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP241B.html

お客様からの製品に関するお問い合わせ先:
オプトデバイス営業推進部
Tel: 03-3457-3431
https://toshiba.semicon-storage.com/jp/contact.html

*社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
*本資料に掲載されている情報(製品の価格/仕様、サービスの内容及びお問い合わせ先など)は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。
