東芝：繰り返し使用可能な電子ヒューズ(eFuse IC)の新製品発売について

〜調整可能な過電圧保護機能、異常時に外部へ信号伝達するFLAG機能を追加〜

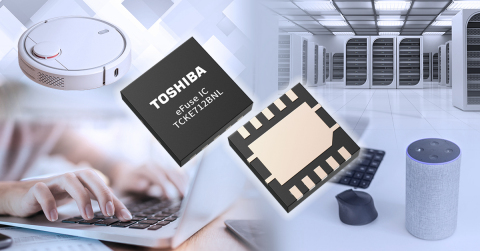

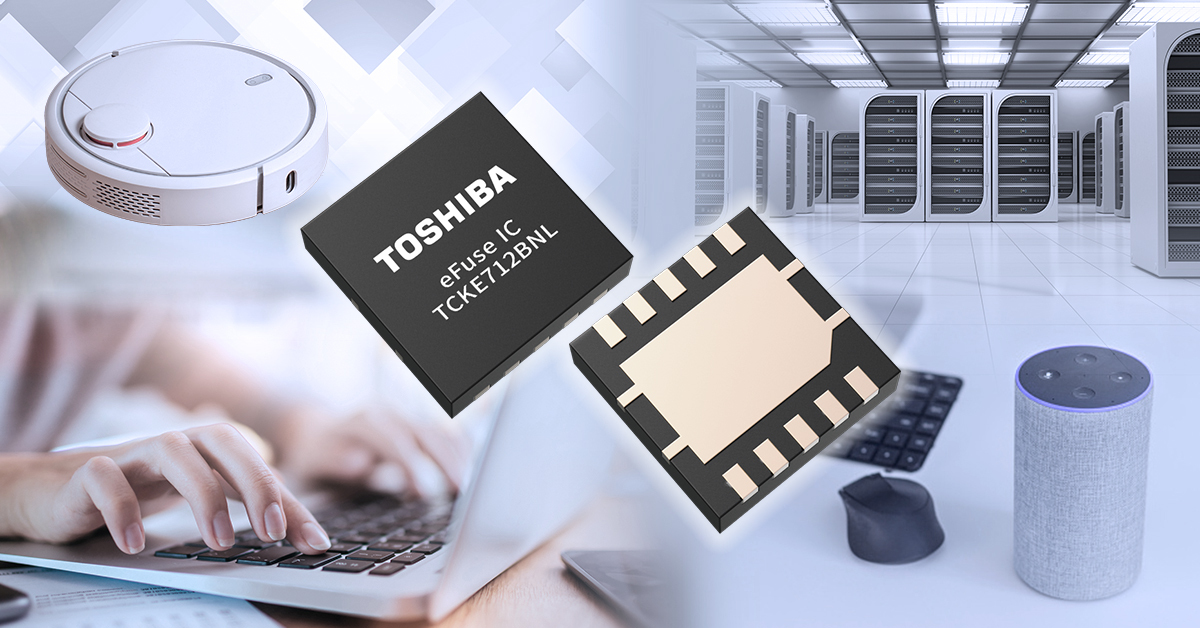

東京--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、繰り返し使用可能で、電源ラインの回路保護に必要なさまざまな機能をサポートする電子ヒューズ(eFuse IC)のラインアップに、新製品「TCKE712BNL」を追加しました。本日から出荷を開始します。

従来の物理ヒューズ (ガラス管ヒューズ、チップヒューズなど) は、電源ラインの回路が過電流状態に陥った時、物理的に回路を遮断することで回路を保護していました。これに替わるeFuse ICは、高精度の過電流保護機能に加え、さまざまな保護機能を内蔵しており、電源ラインの回路保護と安全性を追求したデバイスです。

新製品は、外付け抵抗でユーザーの用途に合わせて設定可能な過電圧保護機能により、さまざまな電源ラインの保護に対応が可能です。
またOFF時の逆流防止機能が内蔵されており、本ICを複数使用することで電源ラインの切り替えを行うマルチプレクサー用途にも応用可能です。他にも過電流保護機能、短絡保護機能、過熱保護機能など充実した保護機能を内蔵しています。さらに、回路に過電流などの異常が発生した場合、外部へ信号を伝達するFLAG機能も内蔵されているため、当社従来製品と比較して異常の検知が容易になりました。

当社は、今後もさまざまな用途の電源ライン回路保護に対応可能なeFuse製品のラインアップを強化していきます。

応用機器

- 電源ラインの回路保護 (ノートPC、ゲーム機、AR[注１]/VR[注2]機器、スマートスピーカー、ロボットクリーナー、ネットワークサーバーなど)

新製品の主な特長

- しきい値を設定可能な過電流/過電圧保護機能
- OFF時逆流防止機能
- FLAG信号出力機能
- 低背・小型WSON10パッケージ : 3.00×3.00mm (typ.)、t=0.75mm (max)

新製品の主な仕様
(特に指定のない限り、@Ta=25°C)
品番			TCKE712BNL
パッケージ	名称		WSON10
	サイズ typ. (mm)		3.00×3.00、 t=0.75 max
動作範囲	入力電圧 VIN (V)		4.4～13.2
DC特性	出力制限電流 IOUT_CL typ. (A)	@VIN=12V	2.00
		@VIN=9V	2.58
		@VIN=5V	3.65
	オン抵抗 RON typ. (mΩ)		53
AC特性	ファストトリップ時間 tFASTTRIP typ. (ns)	@Ta= －40～85°C	320
過電流保護機能			調整可能
過電圧保護機能			調整可能
FLAG信号出力機能			内蔵
逆流防止機能			内蔵
オンラインディストリビューター在庫検索＆Web少量購入			Buy Online

[注1] AR (Augmented Reality) : 拡張現実
[注2] VR (Virtual Reality) : 仮想現実

新製品の詳細については下記ページをご覧ください。
TCKE712BNL
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TCKE712BNL

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TCKE712BNL
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TCKE712BNL.html

当社のeFuse IC製品の詳細については下記ページをご覧ください。
eFuse IC
https://toshiba.semicon-storage.com/jp/semiconductor/product/power-management-ics/efuse-ics.html
