東芝：電池駆動機器の低消費電力化に貢献、低トリガーLED 電流を実現したフォトリレーの発売について

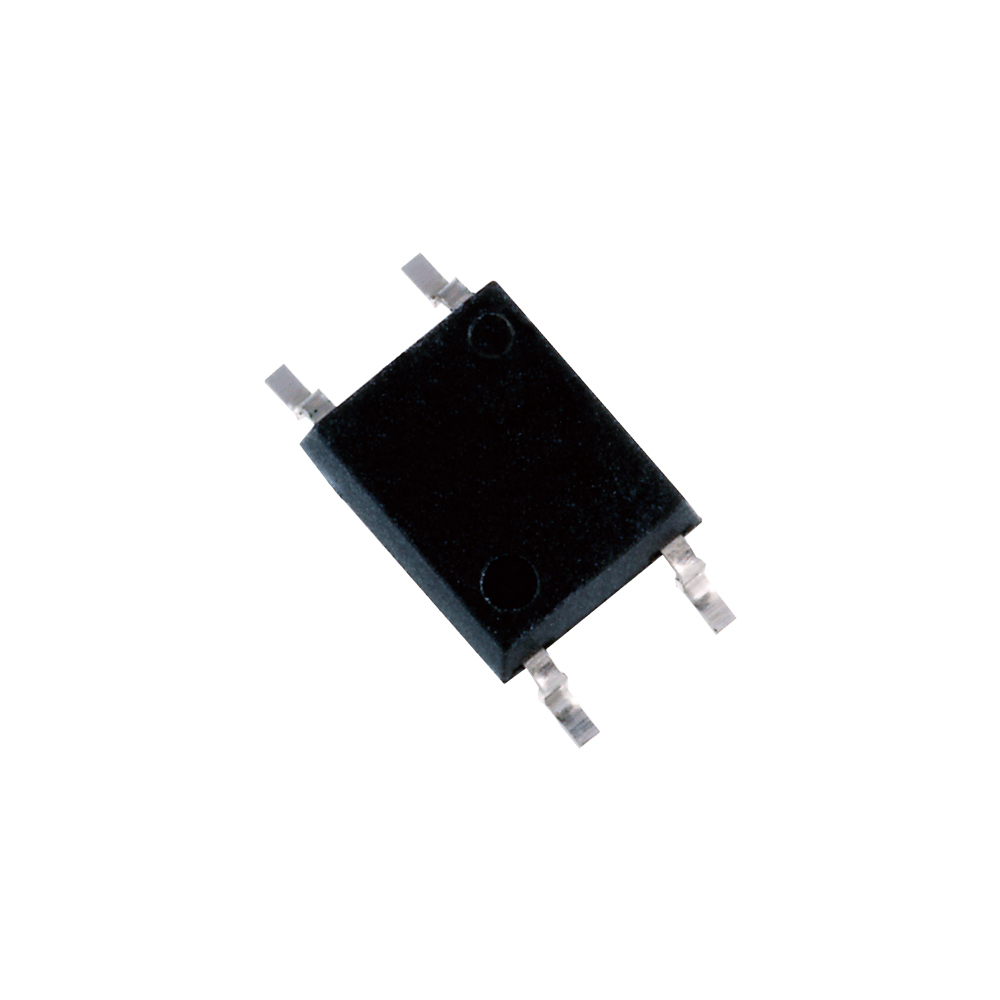

original 東芝：低トリガーLED 電流を実現した4ピンSO6パッケージのフォトリレー「TLP170AM」 （写真：ビジネスワイヤ）

東芝：低トリガーLED 電流を実現した4ピンSO6パッケージのフォトリレー「TLP170AM」 （写真：ビジネスワイヤ）

東京--(BUSINESS WIRE)--（ビジネスワイヤ） -- （ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、低トリガーLED 電流を実現した4ピンSO6パッケージのフォトリレー「TLP170AM」(阻止電圧60V)および「TLP170GM」(同350V)を製品化し、本日から出荷を開始します。

新製品はフォトダイオードアレイの感度を上げることにより、最大トリガーLED電流1mAを実現し、入力側電力損失を低減しています。そのため、電池で駆動するセキュリティー機器や各種センサーなどのON/OFF制御する出力として使用することで、機器の低消費電力化や長期動作化に貢献します。さらに、最小絶縁耐圧3750Vrmsを実現し、高い絶縁性能が必要な機器に使用できます。

応用機器

  • セキュリティーシステム
    パッシブセンサー (PIR[注1]) など
  • 産業機器
    プログラマブルロジックコントローラー、I/Oインターフェース、各種センサー制御など
  • ビルオートメーションシステム
  • 各種メカニカルリレーの置換

新製品の主な特長

  • 低トリガーLED電流 : IFT=1mA (max)
  • 小型パッケージ : ４ピンSO6
  • 高絶縁耐圧 : BVs=3750Vrms (min)

新製品の主な仕様

(@Ta = 25℃)

品番

パッケージ

絶対最大定格

トリガー
LED

電流

IFT

max

(mA)

オン抵抗

RON

(Ω)

ターンオン

時間

tON

max

(ms)

ターンオフ

時間

tOFF

max

(ms)

絶縁耐圧BVS

min



(Vrms)

オンラインディス
トリビューター
在庫検索＆
Web少量購入



阻止

電圧

VOFF

(V)

オン

電流

ION

(mA)

オン電流

(パルス)

IONP

(A)

動作

温度

Topr

(℃)



typ.

max



TLP170AM

4ピンSO6

60

700

2.1

-40~85

1

0.15

0.3

6

1

3750

Buy Online



TLP170GM

350

110

0.33

28

50

2

1

Buy Online

[注1] PIR (Passive Infrared Ray): 周囲の赤外線放射の変化によって人間の接近を検知するセンサー

新製品の詳細については下記ページをご覧ください。
TLP170AM
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP170AM
TLP170GM
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP170GM

新製品を含む当社のフォトリレー製品については下記ページをご覧ください。
https://toshiba.semicon-storage.com/jp/semiconductor/product/optoelectronics.html

オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLP170AM
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP170AM.html
TLP170GM
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TLP170GM.html

当社の新製品や技術関連の情報を定期的にメールでお届けします。登録はこちら

お客様からの製品に関するお問い合わせ先：
オプトデバイス営業推進部
Tel： 03-3457-3431
https://toshiba.semicon-storage.com/jp/contact.html

＊社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります

＊本資料に掲載されている情報（製品の価格／仕様、サービスの内容及びお問い合わせ先など）は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。

Contacts

報道関係の本資料に関するお問い合わせ先：
東芝デバイス＆ストレージ株式会社
デジタルマーケティング部
長沢千秋
Tel: 03-3457-4963
e-mail: semicon-NR-mailbox@ml.toshiba.co.jp
