東京--(BUSINESS WIRE)--(ビジネスワイヤ) -- 東芝デバイス&ストレージ株式会社は、エアコン、空気清浄機、ポンプなどの各種モーター駆動用に、小型面実装パッケージに搭載した高耐圧インテリジェントパワーデバイス「TPD4162F」を製品化し、本日から順次量産、出荷を開始します。
新製品は、新プロセスを採用することで、電力損失を当社従来製品TPD4152Fと比べて10%[注1]低減しており、機器の変換効率向上に貢献します。
TPD4162Fでは、各種制御回路[注2]と出力部にはIGBT[注3]とFRD[注4]を内蔵しています。これにより外付けのPWMコントローラーICなしで、ホールセンサーまたはホールICからの入力により直接ブラシレスDCモーターを矩形波駆動可能です。また、各種保護回路[注5]も内蔵しており、周辺回路を削減しています。パッケージは、小型面実装タイプのHSSOP31を採用しており、モーター制御基板の小型化・薄型化に貢献します。
応用機器
家電機器用ブラシレスDCモーター
・ファンモーター (エアコン、空気清浄機、換気扇、シーリングファンなど)
・ポンプ
新製品の主な特長
・高耐圧:電源電圧定格 (VBB)=600V
・低損失:
出力飽和電圧 (VCEsat)=2.0V (typ.) @IC=0.5A
FRD順方向電圧 (VF)=1.5V (typ.) @IF=0.5A

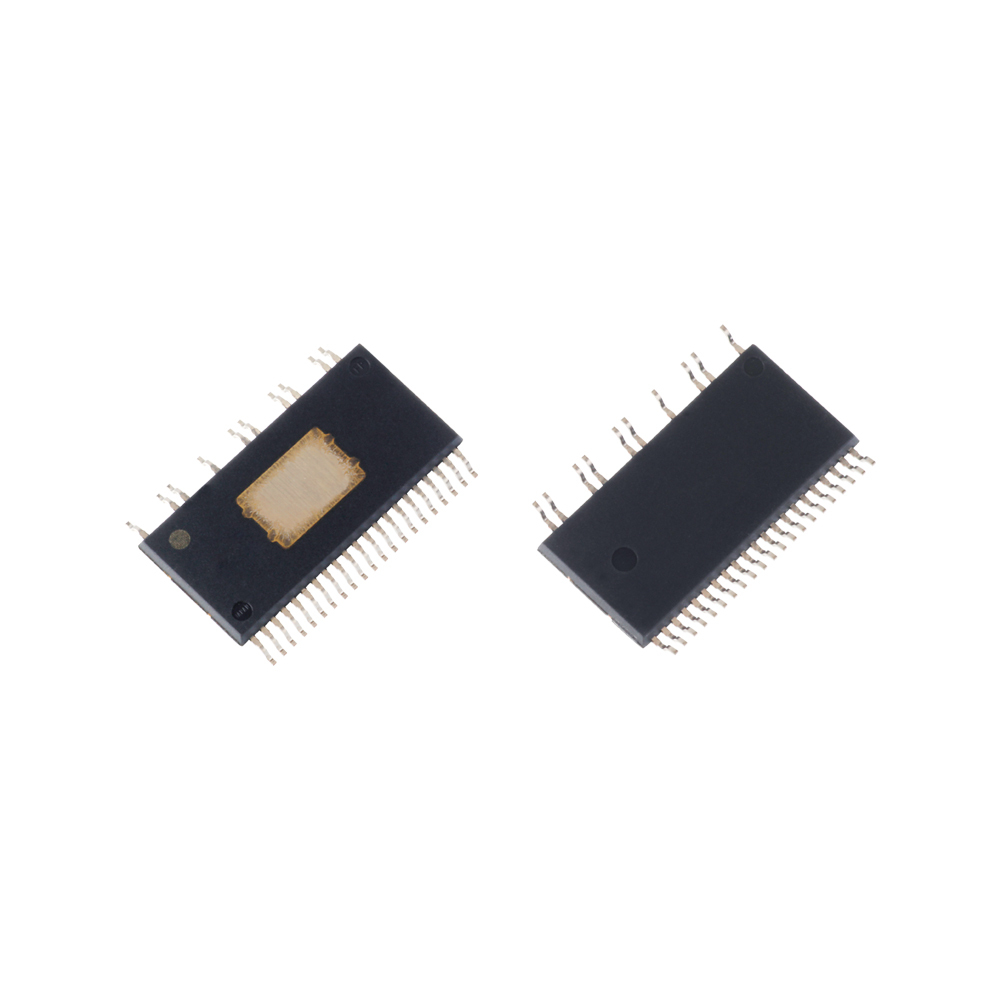

・小型・薄型のHSSOP31パッケージ:17.5 x 11.9mm (typ.)、t=2.2mm(max)
新製品の主な仕様
(@Ta=25℃) |
||||||||
品番 |
パッケージ |
絶対最大定格 |
動作範囲 |
電気的特性 |
保護機能 |
在庫検索&Web少量購入 |
||
電源 電圧 VBB (V) |
出力 電流 (DC) Iout (A) |
動作電源 電圧 VBB max (V) |
出力飽和 電圧 VCEsat typ. @IC=0.5A (V) |
FRD順方向 電圧 VF typ. @IF=0.5A (V) |
||||
HSSOP31 |
600 |
0.7 |
450 |
2.0 |
1.5 |
電流制限/過電流/ 過熱/減電圧 |
[注1] |
当社実測値。2020年5月時点。 (測定条件: VBB=280V、VCC=15V、VSP=4V、fs=20kHz、 |
|
Ta=25℃、Pin=40W、No-fan、Heat sink less)。 |
[注2] |
PWM回路、三相分配回路、レベルシフト型ハイサイド駆動回路、ローサイド駆動回路 |
[注3] |
IGBT:絶縁ゲートバイポーラートランジスター(Insulated Gate Bipolar Transistor) |
[注4] |
FRD:ファーストリカバリーダイオード(Fast Recovery Diode)。 |
[注5] |
電流制限、過電流保護回路、過熱保護回路、減電圧保護回路 |
新製品の詳細については下記ページをご覧ください。
TPD4162F
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TPD4162F
当社のインテリジェントパワーIC製品の詳細については下記ページをご覧ください。
インテリジェントパワーIC
https://toshiba.semicon-storage.com/jp/semiconductor/product/intelligent-power-ics.html
オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TPD4162F
https://toshiba.semicon-storage.com/jp/semiconductor/where-to-buy/stockcheck.TPD4162F.html
