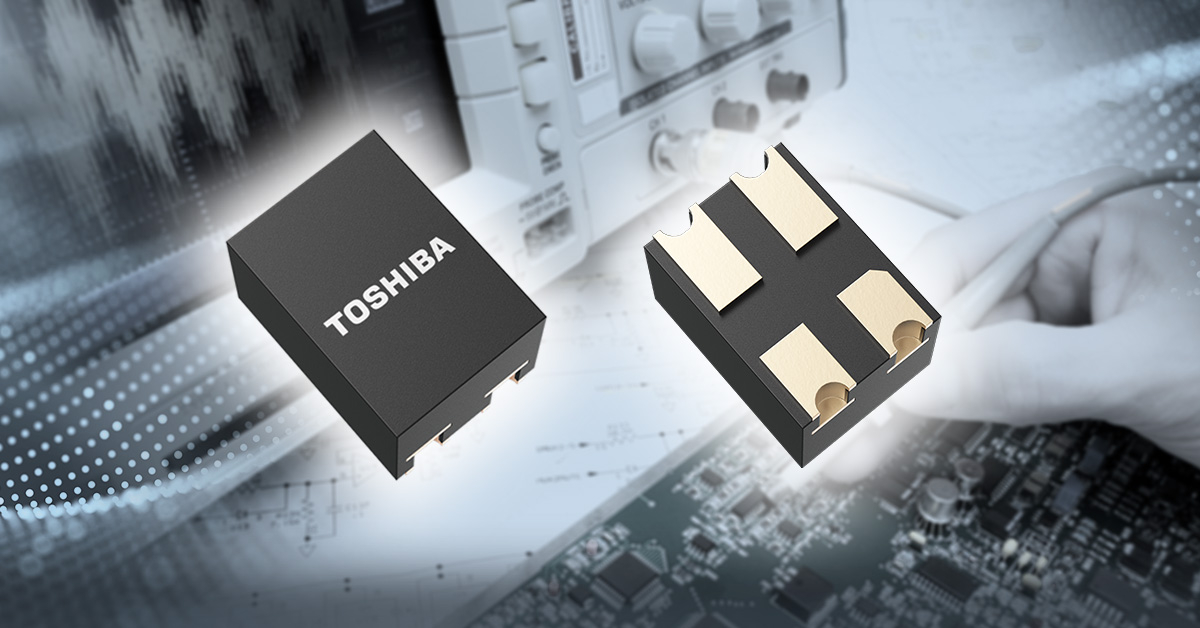

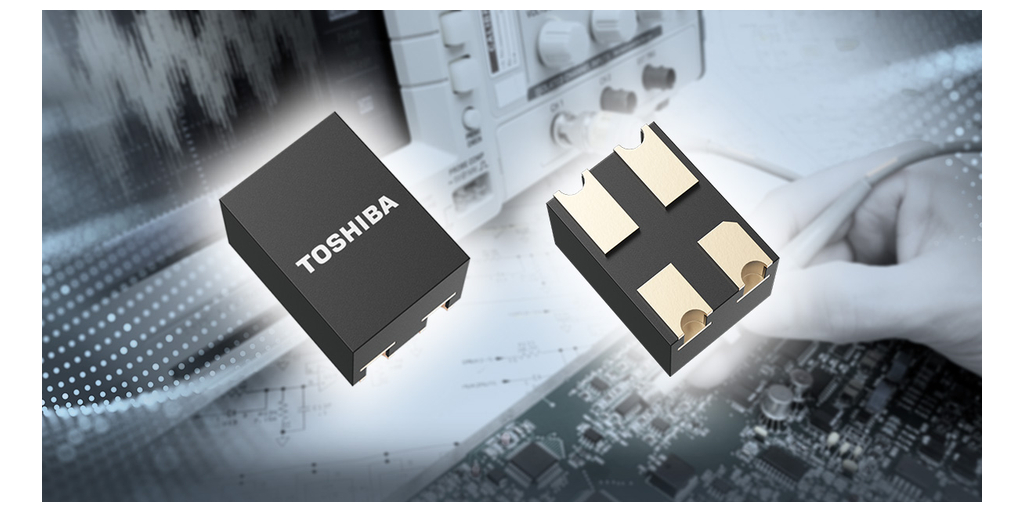

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） -- 東芝デバイス＆ストレージ株式会社は、ターンオン時間を当社既存製品[注1]から半減したS-VSON4Tパッケージのフォトリレー「TLP3476S」を製品化し、本日から出荷を開始します。
新製品は、赤外LEDの光出力向上と受光素子 (フォトダイオードアレイ) の最適化設計により光結合効率を高めました。これにより、ターンオン時間を最大0.25msと高速化しました。当社既存製品[注1]と比べて50％短縮しています。
パッケージは、小型のS-VSON4Tを採用し、厚みを当社既存製品[注1]のS-VSON4と比べて20%削減、最大1.4mmに低背化しています。これにより、複数基板を要する機器の小型化に貢献します。
新製品は、多数のリレーを使用し、かつリレーの切替時間短縮が求められる半導体テスターのピンエレクトロニクスなどに適しています。
[注1] 当社既存製品TLP3475S
応用機器
- 半導体テスター (高速メモリーテスター、高速ロジックテスターなど)
- プローブカード
- 計測機器
新製品の主な特長
- 小型S-VSON4Tパッケージ : 1.45mm×2.0mm (typ.)、t=1.4mm (max)
- 高速ターンオン時間：tON=0.25ms (max)
新製品の主な仕様
|
(@Ta=25°C) |
|||
品番 |
||||
パッケージ |
名称 |
S-VSON4T |
||
サイズ (mm) |
1.45×2.0 (typ.)、t=1.4 (max) |
|||
絶対最大定格 |
阻止電圧 VOFF (V) |
60 |
||
オン電流 ION (A) |
0.4 |
|||
オン電流 (パルス) IONP (A) |
1.2 |
|||
動作温度 Topr (°C) |
－40～110 |
|||
結合特性 |
トリガーLED電流 IFT (mA) |
max |
3.0 |
|
オン抵抗 RON (Ω) |
typ. |
1.1 |
||
max |
1.5 |
|||
電気的特性 |
端子間容量 (出力側) COFF (pF) |
max |
20 |
|
スイッチング特性 |
ターンオン時間 tON (ms) |
@RL=200Ω、 VDD=20V、 IF=5mA |
max |
0.25 |
ターンオフ時間 tOFF (ms) |
0.2 |
|||
絶縁特性 |
絶縁耐圧 BVS (Vrms) |
min |
500 |
|
在庫検索 ＆ Web少量購入 |
||||
新製品の詳細については下記ページをご覧ください。
TLP3476S
当社のアイソレーター/ソリッドステートリレー(SSR)製品の詳細については下記ページをご覧ください。
アイソレーター/ソリッドステートリレー(SSR)
オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
TLP3476S
Buy Online
※社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
※本資料に掲載されている情報（製品の価格／仕様、サービスの内容及びお問い合わせ先など）は、発表日現在の情報です。予告なしに変更されることがありますので、あらかじめご了承ください。
